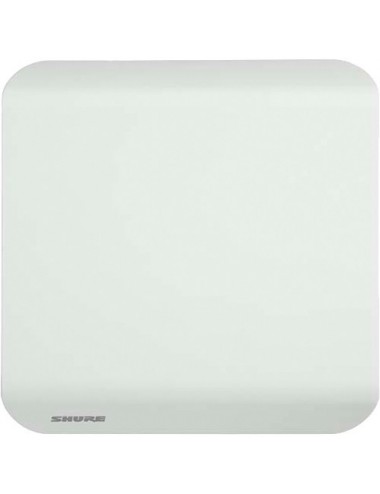

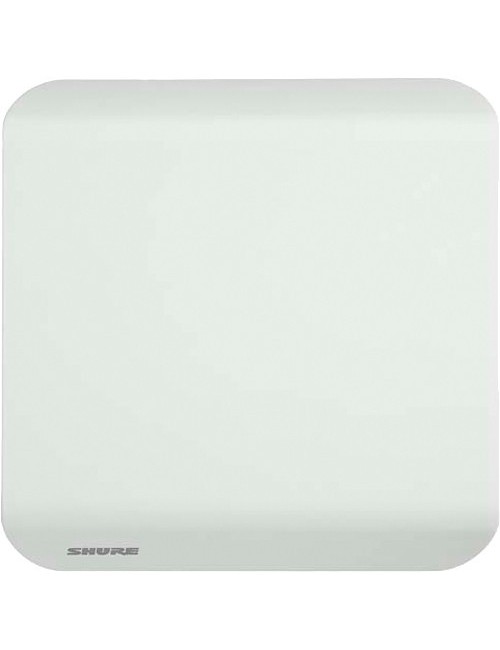

Antena de Pared de Banda Ancha Shure UA864US‑CH

La Shure UA864US‑CH es una antena activa de montaje en pared o techo diseñada para sistemas inalámbricos, con cobertura UHF amplia y frecuencia válida para la versión CH. Ofrece optimización de señal mediante ganancia seleccionable, todo en un diseño discreto y pintable.

Frecuencia operativa

• 470 – 698 MHz (banda UHF), misma frecuencia que la UA864US estándar

Características principales

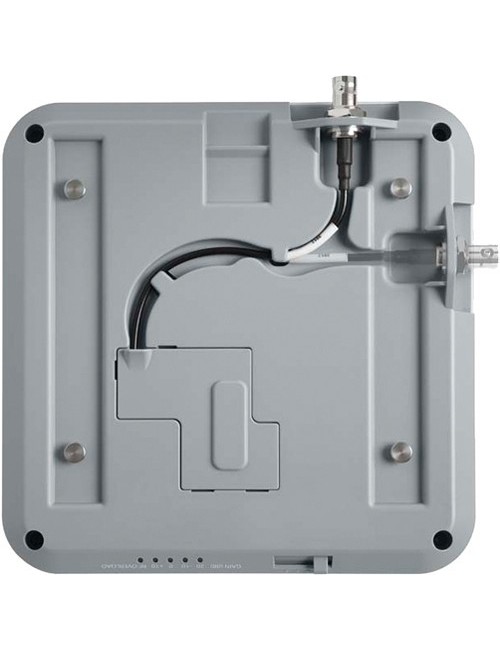

• Conectividad BNC hembra, impedancia de 50 Ω
• Switch de ganancia RF de 4 posiciones: +10 dB, 0 dB, −10 dB, −20 dB
• Patrón de cobertura: ~100° de ancho de haz (–3 dB)
• Interceptación de tercer orden (OIP3) superior a 30 dBm
• Ganancia en eje principal: 2,5 dBi (ajuste 0 dB)

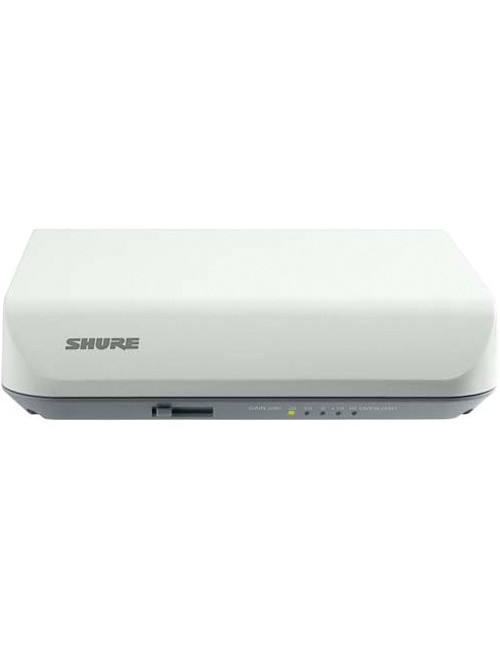

• LED de umbral por sobrecarga RF a –15 dBm
• Requiere alimentación por bias DC (10–15 V, 75 mA) vía cable coaxial

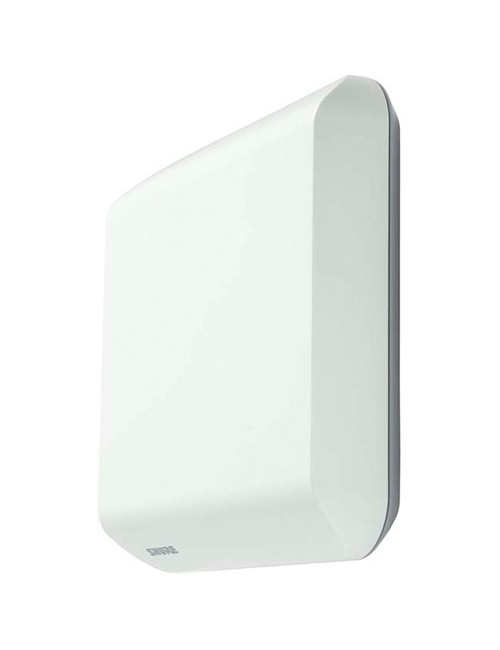

• Diseño compacto pintable en color blanco neutro

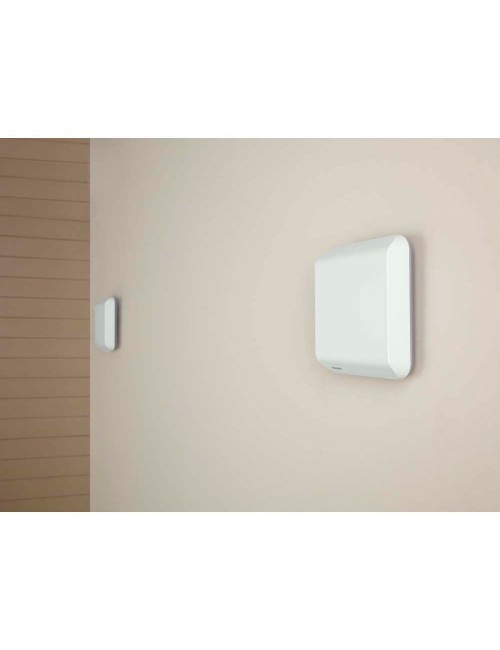

• Montaje sobre superficie metálica, pared o techo falso
• Switch conmutable para reducir o aumentar la señal según distancia/transmisores múltiples

Especificaciones técnicas

• Frecuencia: 470 – 698 MHz :contentReference[oaicite:0]{index=0}
• Conector: BNC hembra :contentReference[oaicite:1]{index=1}
• Impedancia: 50 Ω :contentReference[oaicite:2]{index=2}
• Alimentación: 10–15 V DC, 75 mA :contentReference[oaicite:3]{index=3}
• Ancho de haz (–3 dB): ~100° :contentReference[oaicite:4]{index=4}
• OIP3: > 30 dBm :contentReference[oaicite:5]{index=5}
• Ganancia: 2,5 dBi (0 dB setting) :contentReference[oaicite:6]{index=6}
• Ganancia seleccionable: ±1 dB precisión :contentReference[oaicite:7]{index=7}
• Temperatura operación: –7 °C a 49 °C :contentReference[oaicite:8]{index=8}
• Temperatura almacenamiento: –29 °C a 74 °C :contentReference[oaicite:9]{index=9}

Dimensiones y peso

• Dimensiones: 176 × 176 × 51 mm :contentReference[oaicite:10]{index=10}
• Peso: 0,49 kg (487 g) :contentReference[oaicite:11]{index=11}

Empaque

• Peso del paquete: 0,96 kg :contentReference[oaicite:12]{index=12}
• Dimensiones del paquete: 305 × 230 × 83 mm :contentReference[oaicite:13]{index=13}
